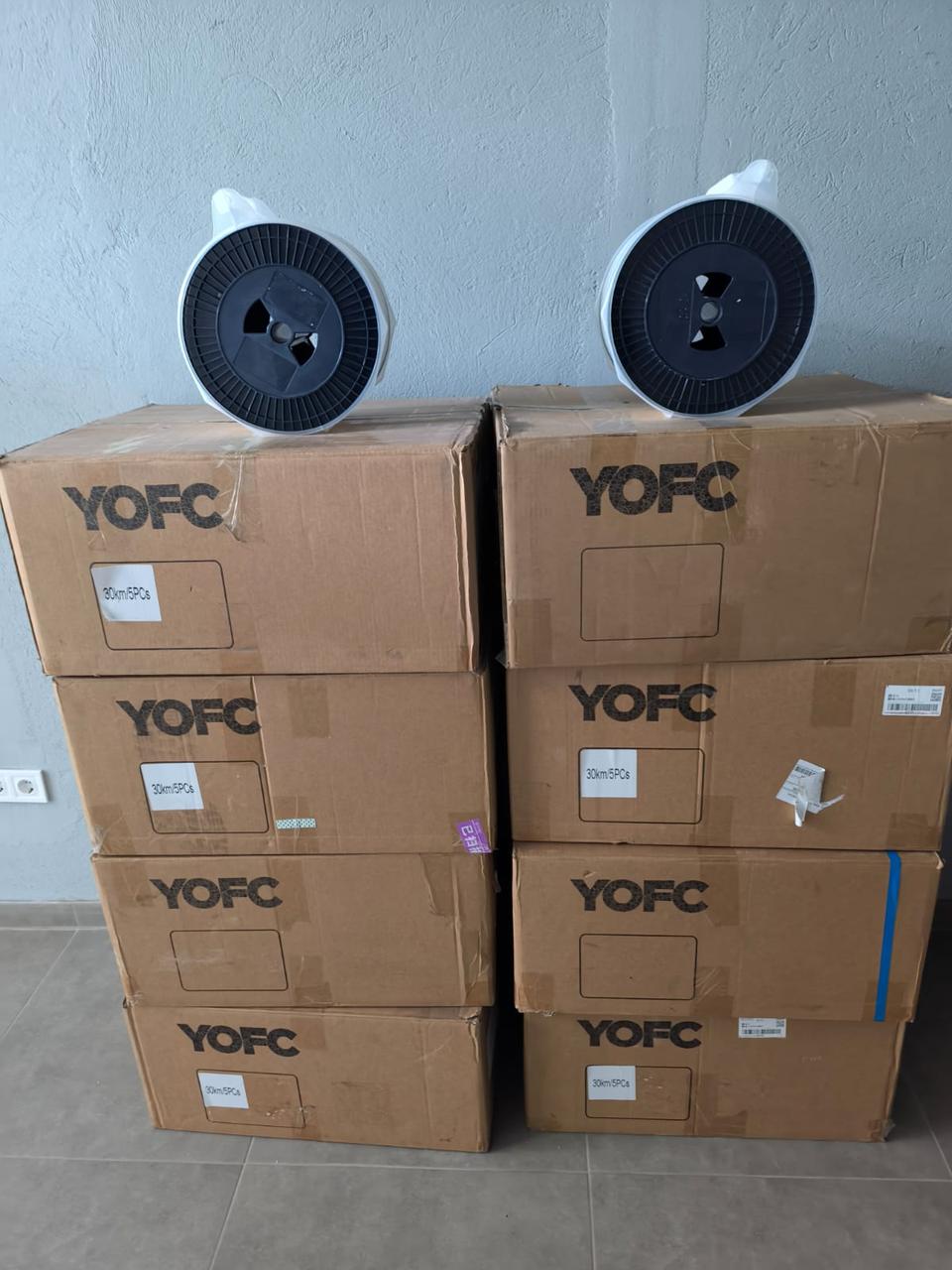

Одномодове волокно для виробництва оптичного кабелю G652D, G657 YOFC Котушка 30 км 0.25mm

Одномодове оптичне волокно з узгодженою оболонкою, повністю оптимізувало характеристики вікна прозорості 1310 нм та 1550 нм. У вікні прозорості 1310 нм має мінімальну дисперсію та у вікні прозорості 1550 нм має мінімальне згасання, відповідає роботі в окремих вікнах прозорості 1310 нм або 1550 нм чи вимогам застосування у двох вікнах прозорості 1310 нм та 1550 нм.

Одномодове оптичне волокно із узгодженою оболонкою характеризується низьким згасанням, низькою дисперсією, низькою поляризаційною модовою дисперсією та ін., може бути широко використане у високошвидкісній передачі на великі відстані, наприклад, у дальньому зв'язку, магістралі, кабельному телебаченні, кільцевій лінії живлення та інших мережах.

Одномодове оптичне волокно з узгодженою оболонкою підходить для оптичних кабелів з різними типами структур, включаючи волоконно-оптичний стрічковий кабель, скручений оптичний кабель з вільним укладанням волокон у трубці, кабель з укладанням волокон пази профільованого сердечника, оптичний кабель із центральною трубкою та оптичний кабель із щільним буфером. Оптичні волокна в процесі використання сумісні з аналогічними волокнами інших процесів.

Одномодове оптичне волокно з узгодженою оболонкою відповідає або перевищує технічні норми волокна типу ITU-TG.652.B та 60793-2-50B1.1.

У виробництві оптичних волокон використовується процес активного плазмово-хімічного осадження із газової фази (скорочено PCVD). Завдяки перевагам процесу PCVD оптичні волокна мають точне розподілене управління показників заломлення, відмінними геометричними характеристиками та низьким згасанням тощо.

Двошарове УФ-затвердюване акрилове покриття, що використовується для оптичних волокон, має чудову здатність захисту оптичних волокон. Це покриття спроектовано для оптичних кабелів із щільним буфером з більш жорсткими вимогами, вільної буферної конструкції також виявило відмінні характеристики, завдяки чому волокно має дуже хорошу стійкість до мікрозгинів. У різних середовищах покриття легко відшаровується без будь-яких залишкових речовин на неізольованому оптичному волокні. Оптичне волокно має відмінну стійкість до динамічної втоми (nd), що значно підвищує пристосованість у жорсткому навколишньому середовищі.

• Згасання 1310 нм ≤ 0,34 дБ/км

• Згасання 1550 нм ≤ 0,20 дБ/км

• Згасання 1625 нм ≤ 0,24 дБ/км

Зміна загасання в залежності від довжини хвилі:

• 1285-1330 нм щодо 1310 нм ≤ 0,03 дБ/км

• 1525-1575 нм щодо 1550 нм ≤ 0,02 дБ/км

Дисперсія у діапазоні довжини хвиль:

• 1285~1340 нм ≥-3.5 [пс/(нм. км)]

• 1550 нм ≤18 [пс/(нм. км)]

• 1625 нм ≤22 [пс/(нм. км)]

• Довжина хвилі бездисперсійної 1312±12 (нм)

• Нахил бездисперсійної кривої ≤0.091 [пс/(нм2. км)]

• Типове значення нахил абездисперсійної кривої 0,086 [пс/(нм2. км)]

• Коефіцієнт поляризаційної модової дисперсії (PMD) ≤0.1 [пс/(нм2. км)]

• Максимальна величина одиничного оптичного волокна) ≤0.06 [пс/(нм2. км)]

• Розмір волоконно-оптичної лінії (M=20. Q=0.01%)≤0.04 [пс/(нм2. км)]

• Довжина хвилі відсічення оптичного кабелю (λCC) ≤1260 [нм]

Діаметр модового поля (MFD):

• 1310 нм 8.7~9.5 [мкм]

• 1550 нм 9.9 ~ 10.9 [мкм]

Ефективний груповий показник заломлення (Neef)

• 1310 нм 1.466

• 1550 нм 1.467

Точкова розривність

• 1310 нм ≤0.05 (дБ)

• 1550 нм ≤0.05 (дБ)

Геометричні властивості:

• Діаметр оболонки 125.0±1.0 [мкм]

• Некруглість оболонки ≤1.0 [%]

• Діаметр волокна з покриттям 245±7 [мкм]

• Похибка концентричності покриття/оболонки ≤12.0 [мкм]

• Некруглість покриття ≤6.0 [%]

• Похибка концентричності осердя/оболонки ≤0.6 [мкм]

• Незграбність (радіус) ≥4 [м]

• Довжина волокна, що поставляється 2.1 до 50.4 (км/барабан)

• Властивості довкілля 1310 нм. 1550 нм та 1625 нм

• Робоча температура -60°C до 85°C ≤0.05 [дБ/км]

• Робоча вологість -10°C до 85%, 98% відносна вологість, 30днів ≤0.05 [дБ/км]

• Додаткове згасання змочування 23°C, 30 днів ≤0.05 [дБ/км]

• Додаткове згасання теплоти змочування 85°C, 85% відносна вологість, 30 днів ≤0.05 [дБ/км]

• Теплове старіння 85°C, 30 днів ≤0.05 [дБ/км]

Механічні властивості:

Вибір натягу Автономно ≥9.0 [Н] ≥1.0 [%] ≥100[kpsi]

Додаткове згасання макровигину 1 оборот.

• Радіус 16 мм 1550 нм ≤ 0.05 [дБ] 100 оборотів.

• Радіус 25 мм 1310 нм та 1550 нм ≤0.05 [дБ] 100 оборотів.

• Радіус 30 мм 1625 нм ≤0.05 [dB]

Сила відшаровування покриття

• Типове середнє 1.7 [Н]

• Пікове значення ≥1.3 ≤8.9 [Н]

Стійкість до динамічної втоми (nd) ≤ 20
